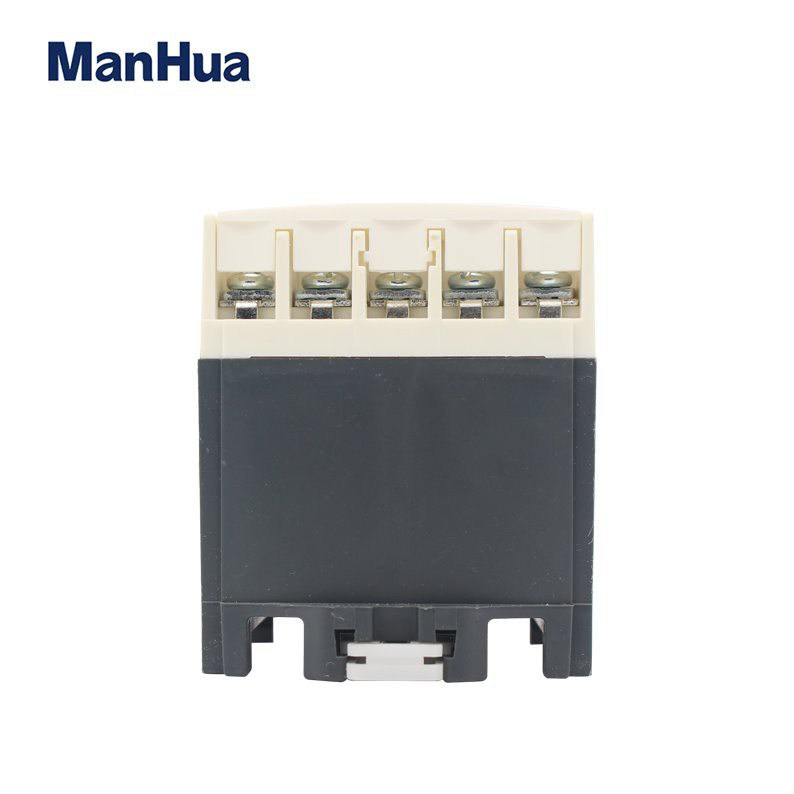

ממסר זרם-יתר אלקטרומכני
שני זרמי מנוע תלת פאזיים מנוטרים על ידי שנאים נוכחיים. Cts חיצוני נדרשים עבור זרמים יותר מ 60Amps.
EOCR-SS
הפונקציה של ממסר זרם יתר אלקטרומכני
הגנה מפני עומס יתר והגנה מפני אובדן שלבים
התחלה ועיכוב נסיעה מתכווננים באופן עצמאי
חיווי עזר ונסיעה של הגדרה נוכחית נוכחית(LED)
ספק כוח גמיש(90 עד 260VAC או 320 עד 480VAC)
הגנה בטוחה להיכשל(סוג N)
פונקציית פיני גירה אלקטרונית
התיאור של ממסר זרם יתר אלקטרומכני
שני זרמי מנוע תלת פאזיים מנוטרים על ידי שנאים נוכחיים. Cts חיצוני נדרשים עבור זרמים יותר מ 60Amps. מעגלי המצב המוצק הפנימיים משתווים לרמה הנוכחית המוגדרת מראש. כאשר זרמי עומס חורגים מרמת הנסיעה המוגדרת מראש, נורית LED אדומה מאירה, ולאחר הזמן המוגדר מראש, ההתקן נוסע ומשנה אנשי קשר פנימיים של ממסר SPDT, נורית LED אדומה נשארת מוארת המציינת שאירעה נסיעה בעומס יתר. עד לאיפוס חשמלי ידני או מרוחק על-ידי פסיקת האספקה.
אם זרם העומס יורד מתחת לנקודת הסט לפני שההשהיה המוגדרת מראש מאפסת את שעון התזמן של הנסיעה. בעזרת הראייה של LED, מהבהב ב 100% של עומס מוגדר מראש, זרמי עומס בפועל ניתן לקבוע ללא סיוע של Ammeter. לחצן TEST מספק את האמצעים לבדיקת כדאיות השירות והשלמות של המכשיר. ממסר פנימי מופעל במצב פעולה רגיל (נפילה בטוחה) ולא יהפוך למצב מוכן עם אובדן אספקה או כשל עצמי.
מתחיל טווח זמן השהיה:0.2-30 שניות.
טווח זמן עיכוב נסיעה: 0.2-10 שניות. עשוי לשמש כ- גנאר אלקטרוני על-ידי הגדרת זמן הנסיעה למינימום.
בנייה
מידות של ממסר זרם יתר אלקטרומכני
מפרטים
מודל | EOCR-SS | ||
טווח נוכחי | 05) 1-5A 30) 5-30A 60) 5-60A | ||
זמן פעולה | D-TIME | 0.2-30 שניות | |
זמן השעה | 0.2-10 שניות | ||
דיוק | הנוכחי | ±10% | |
זמן | ±15% מערך ערכת הזמן המרבי | ||
מאפייני זמן | זמן מוגדר | ||
מתח בקרה | 220) מתח חופשי (90-260)VAC, 50/60Hz 440) מתח חופשי (180-480)VAC, 50/60Hz אפשרות מתח אחרת | ||
מתח מדורג | 600 וולט AC, 50/60 הרץ | ||
חישה נוכחית | 2 CTS | ||
אנשי קשר של פלט | אנשי קשר | התנגדות SPDT 3A/250VAC | |
תנאי | סוג N | בדרך כלל אנרגטי(95 98 קרוב) | |
סוג R | בדרך כלל דה-אנרגיה(95 96 close) | ||
איפוס | חשמל ידני או מרוחק על-ידי הפרעה לאספקה | ||
סביבה | זמני. | רץ | -20 ~ 60 deg.ע |
חֲנוּת | -30 ~ 80 deg.ע | ||
לחות | -30 ~ 85% RH, ללא עיבוי | ||
בידוד | בין מעטפת ומעגלים: | ||
חוזק דיאלקטרי |
3) בין מעגלים: AC 2000V, 60Hz, 1 דקות | ||
צריכת חשמל | מתחת ל-2W | ||
הרכבה | מסילת דין (D) או פאנל(P) 35 מ"מ | ||
※זרם הריצה של המנוע (זרם ההפעלה) אינו גורם לנסיעה בממסר מכיוון שהגנה על זרמי-יתר של EOCR אינה מיושמת בזמן הריצה של המנוע | |||
