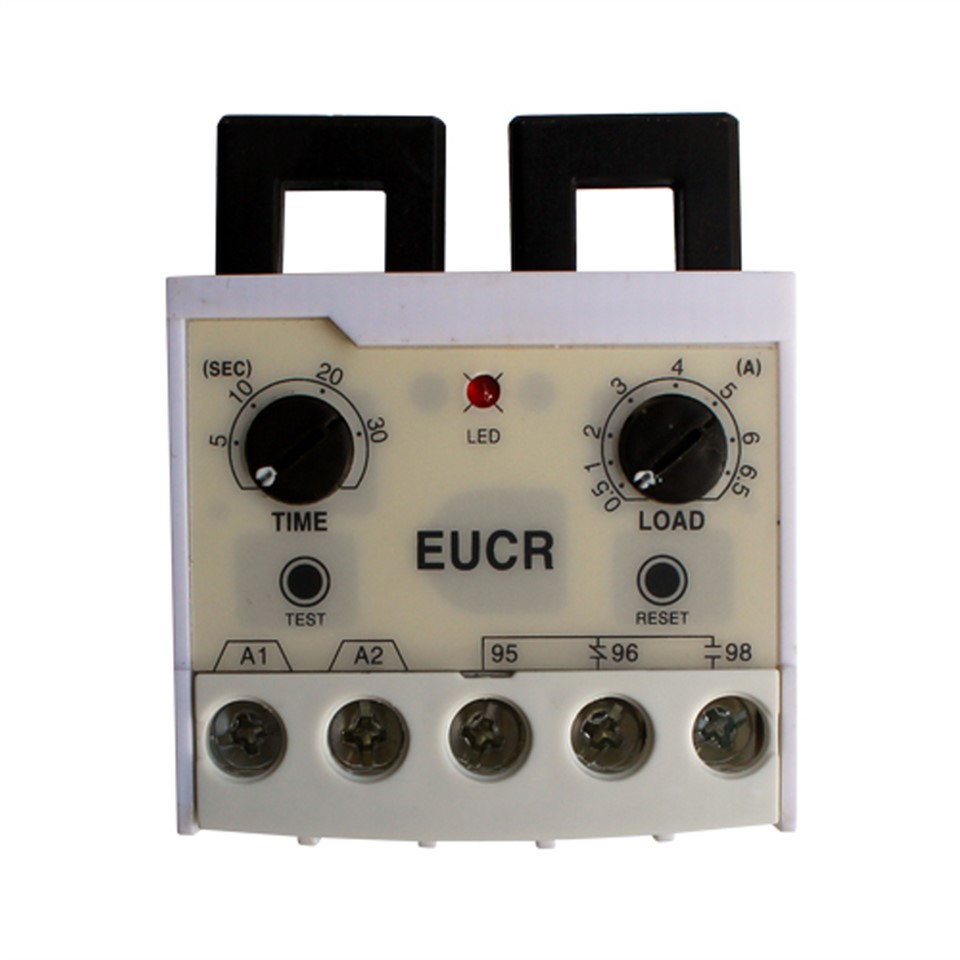

תחת המגן הנוכחי

יישומים

שאיבת cavitation או אובדן של פריים

זיהוי תקלה במאווררים

חגורה שבורה או כישלון צימוד

כבה מנועים בעת פריקת פריקה

תכונות

הגנה מפני עומס תת-יכול מתכוונן

התאמת עיכוב נסיעה

טווח כוונון זרם רחב

נורית חיווי נסיעה

איפוס חשמלי מרחוק

צריכת אנרגיה נמוכה/עיצוב קומפקטי

פועל בטווח טמפרטורת סביבה רחב

היתרונות

פשוט לעמלות

מלאי רזרבות מופחת

מסייע באיתור תקלות

איפוס מרחוק בטוח

דרוש פחות שטח מעוקב

דיוק עקבי

מפרטים

זמני טיול

לפי השעה הנוכחית 0.2-30 שניות.

טווח הגדרות נוכחי

05סוג 0.5-5amps

30סוג 3.0-30amps

60סוג 5.0-60amps

100-600Type עם שנאי זרם חיצוניים

חישה נוכחית 2CT

מתחי בקרה

24 24Vac/dc

110 110Vac

220 240Vac

440 440Vac

מתחים אחרים הניתן לציות על פי בקשה

תדר 50/60 הרץ

ממסר פלט

איש קשר של החלפה 1

התנגדות 3A/250Vac

מאפיין הפעלה

זמן מוגדר

נורית אדומה סימן טיול

סובלנות

נוכחי +/-10%

זמן +/-15%

טמפרטורת הסביבה

אחסון -30-80°C

מבצע -25-70°C

לחות 45-85%

ללא עיבוי

בידוד

בין מארז ומעגלים

מעל 10M @ 500 VDC

חוזק דיאלקטרי

מארז ומעגל 2kV

בין מגעים 1kV

בין מעגלים 2kV

הרכבה

35 מ"מ מסילה/משטח DIN

יישום תת-עומס של מנוע

• הגדר את התאמת זמן הנסיעה (1) לזמן הנסיעה הנדרש.

• הגדר את ההתאמה הנוכחית (2) לזרם הנסיעה הרצוי.

• לאחר שניתן להחיל את כל החיבורים לממסר בהתאם לכוח הבקרה האופייני של דיאגרמת החיווט בעת הפעלת המנוע (נורית LED אדומה).

• לחץ והחזק את לחצן הבדיקה (נורית LED אדומה תלחץ). הממסר ימעד לאחר ששינוי זמן הנסיעה (1) יחלף. תחת מגן נוכחי ניתן לאפס באופן ידני באמצעות לחצן איפוס על facia ממסר או איפוס חשמלי מרחוק על ידי הפרעה לאספקת הבקרה.

ניתן להשתמש ב- LED האדום גם כדי לקבוע את זרם העומס בפועל שנמשך מהאספקה ללא צורך באמטר. על-ידי הפיכת ההתאמה הנוכחית (2) בכיוון השעון מהמיקום האנטי-בכיוון השעון לחלוטין, נורית ה- LED תתחיל להבהב כאשר יגיע לזרם העומס בפועל. הזרם יכול להיקבע על ידי קריאת קנה המידה המכויל והוא יתרון שבו נדרש דיוק גבוה.

התאמת קנס תחת עומס

• הגדר את התאמת זמן הנסיעה (1) לזמן הנסיעה הנדרש.

• בצע את ההליך לעיל כדי להשיג את זרם העומס בפועל.

• הגדר את ההתאמה הנוכחית (2) מתחת לזרם העומס בפועל.

כל זרם עומס מתחת לרמה המוגדרת מראש יגרום למגן 'תחת זרם' למעוד לאחר שחלף התאמת זמן הנסיעה

בדיקה ואיפוס

דרך שני כפתורי לחיצה בחזית הפאסיה. לחצן הבדיקה מאפשר לאופרטור לבדוק את הפונקציונליות של הממסר בעת החלת כוח הבקרה והמנוע פועל. לחצן האיפוס מאפשר לאפס את הממסר באופן מיידי. איפוס חשמלי מרחוק אפשרי גם על-ידי הפרעה לחשמל הבקרה המסופק למסופים L1 ו- L2.
